Un moteur peut tourner sans bruit, sans chaleur, sans odeur d’huile brûlée, mais il ne tournera jamais sans un capteur pmh en état de marche. Derrière ce sigle discret se cache un composant-clé, aussi invisible que décisif, qui surveille chaque révolution mécanique pour que tout s’enclenche au millimètre près.
Principe :

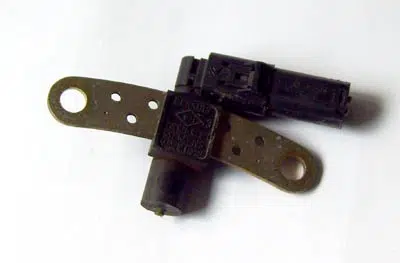

Le capteur pmh appartient à la famille des capteurs inductifs. Son architecture est simple : un noyau magnétique, un enroulement de fil, le tout positionné à quelques millimètres d’une cible métallique qui tourne. Cette cible, souvent crantée, défile devant le capteur. Les crans, espacés avec précision, génèrent un signal électrique à chaque passage. Mais la cible n’est pas uniformément dentée : certaines zones sont volontairement « creusées ». Ces absences de dents servent de repères fixes, permettant au capteur d’envoyer au calculateur une information précise sur la position du point mort haut (PMH). À chaque tour, le signal change brièvement : c’est ce décrochage que l’électronique attend pour synchroniser tout le reste.
Lire également : Zoom sur les variants du capteur de pression différentielle
Rôle :
Sa mission ? Transmettre au calculateur la vitesse de rotation du moteur et, surtout, indiquer la position exacte du PMH du cylindre n°1. Comment s’y prend-il ? En lisant les dents usinées sur le volant moteur, où deux « fausses » dents servent de balises pour identifier ce fameux PMH. Sans cette information, impossible de savoir quand injecter le carburant ou lancer l’étincelle.
Comment le tester ?
Pour diagnostiquer l’état de votre capteur pmh, différentes vérifications s’imposent, chacune ciblant une facette de son fonctionnement :
A découvrir également : Comment utiliser Chromecast sur votre PC: les astuces indispensables
- Contrôle du signal de sortie : Débranchez le connecteur du capteur, puis branchez un voltmètre en mode alternatif sur la sortie. Actionnez le démarreur : la tension mesurée doit osciller entre 250 millivolts et 1 volt. Ce seuil garantit que le capteur génère bien un signal exploitable.
- Test de continuité : À l’aide d’un ohmmètre relié à la sortie du capteur, mesurez la résistance. La valeur doit généralement se situer entre 200 et 250 ohms, mais chaque fabricant précise sa propre fourchette. Ce contrôle permet de s’assurer que la bobine interne n’est ni coupée ni en court-circuit.
- Vérification de l’isolation : Connectez un ohmmètre entre un fil du capteur et la masse du moteur. Le résultat doit être une résistance infinie. Répétez l’opération avec l’autre fil : même verdict attendu. L’absence de fuite à la masse est un gage de fiabilité.
- Contrôle de l’écart d’air : Un simple coup d’œil suffit pour vérifier l’espace entre le capteur et la cible. Un écart incorrect faussera la lecture du signal. À ne pas négliger non plus : inspectez l’état du faisceau reliant capteur et calculateur, car un fil endommagé peut tout fausser.
Si le capteur pmh tombe en panne, l’allumage refuse parfois tout simplement de démarrer. Dans d’autres cas, le moteur tousse, cale ou donne l’impression de s’étouffer à mi-chemin. Un simple composant, et tout s’enraye.
Qu’on le néglige ou qu’on l’oublie, le capteur pmh reste le chef d’orchestre silencieux du moteur. La prochaine fois que le démarreur s’obstine ou que le moteur tousse sans raison, pensez à ce petit capteur. Parfois, c’est là que tout commence… ou que plus rien ne tourne.
